Informações detalhadas |
|||
Place of Origin | China | Marca | RICITE |
---|---|---|---|
Model Number | B | Nome do produto: | Bomba enlatada série do motor de B |
Cores: | Vermelho, azul personalizado | Fluxo: | 1000 m3/h |
elevador: | 190m | temperatura: | ~+120℃ |
Potência: | 160 kW | Viscosidade: | 100 mm/s |
Pressão: | 2.5MPa | Aplicação: | petróleo, químico, farmacêutico, galvanizando |
Realçar: | auto que apronta a bomba centrífuga horizontal,bomba centrífuga horizontal,bomba de vários estágios horizontal |

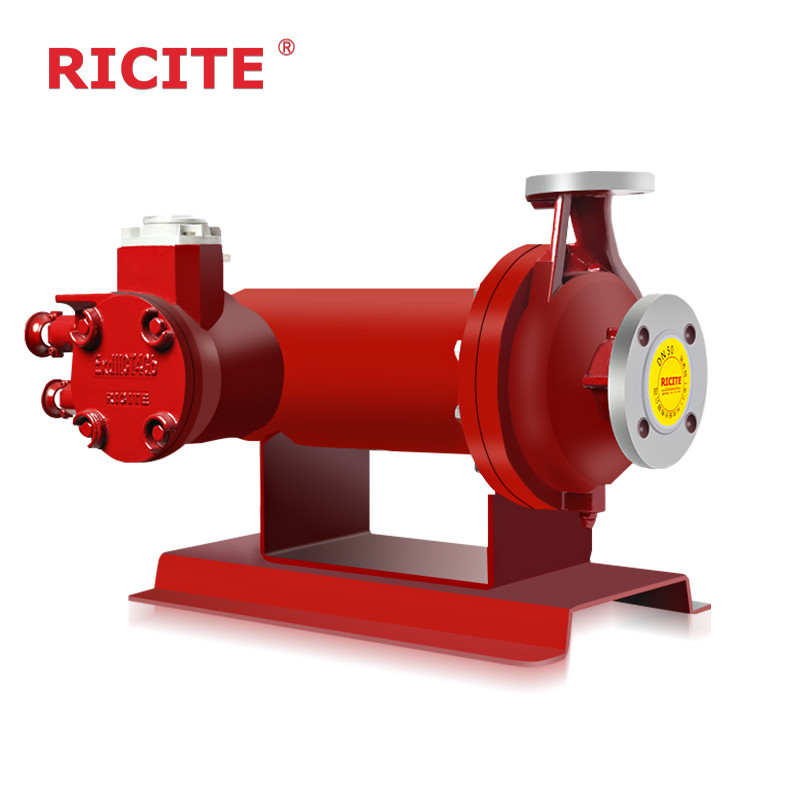

BOMBAS BÁSICAS DE MOTOR DE CANNED (BOMBAS DE SÉRIE B com blindagem química)
Descrição
A bomba de motor em lata da série P é uma nova geração de bomba de motor em lata química.a faixa de temperatura é -120-350°C, e a pressão máxima do projecto do sistema é de 20 MPa.
Tipo básico (tipo padrão)
A temperatura do meio transportador não excede 120 °C e a cabeça não excede 100 m. Outros tipos de bombas de conservas são variantes e melhorias do tipo básico,Incluindo a circulação morta e a circulação inversaEste tipo de bomba em lata tem a direcção oposta do fluxo de líquido para lubrificação do rolamento, arrefecimento e arrefecimento do motor em comparação com o tipo básico.
Vantagens
(1) Duração de vida útil, sistema automático de equilíbrio de força hidráulica combinado com rolamentos de carburo de silício para obter uma vida útil elevada;
(2) Alta eficiência, conceção de motor otimizada e pesquisa hidráulica de alta eficiência, alcançada excelente eficiência energética;
(3) Alta fiabilidade, tecnologia de processamento avançada, equipamento CNC de alta tecnologia e testes perfeitos para garantir a estabilidade do desempenho do produto;
(4) Monitorar o desgaste do rolamento para realizar o monitoramento online e o controlo automático;
(5) vedação secundária para assegurar a segurança do ambiente, mesmo em caso de acidente.
Características
A bomba de motor em lata é composta por um motor e uma bomba em lata, a superfície interna do estator e a superfície externa do rotor são cobertas por um metal resistente à corrosão não magnético de parede fina,Então o enrolamento do estator, o núcleo do rotor não será corroído pelo líquido transportador, devido ao facto de estarem completamente separados.o rotor inteiro é imerso no líquido transportador, não há partes giratórias estender para fora, é uma estrutura sem vazamento, por isso tem as seguintes vantagens
(1) Sem vazamento, adequado para o transporte de líquidos tóxicos, explosivos, inflamáveis, purificados e corrosivos;
(2) Selo completo, é adequado para o transporte de líquidos que são fáceis de oxidar;
(3) Sem vedação mecânica, é adequado para o transporte de líquidos de alta pressão do sistema, líquidos de alto ponto de fusão, líquidos de alta temperatura e líquidos de baixa temperatura.
(4) Utilizando um meio como lubrificante, sem necessidade de graxa, sem contaminação do líquido transportado, sem necessidade de injecção e drenagem de graxa;
(5) Devido ao motor e à bomba serem integração coaxial, é economia de espaço, leve em peso, design compacto, fácil de manter e desmontar;
(6) O motor adota refrigeração por água ou refrigeração natural, sem ventilador, de modo que a vibração de funcionamento é menor e o ruído é menor.
Precauções para utilização da bomba de motor em lata:
1Durante o funcionamento normal, a válvula de saída não deve ser fechada fortemente e deve ser mantida ligeiramente aberta para evitar o bloqueio do ar na bomba.
2É estritamente proibido operar sem líquido ou durante mais de 1 minuto para evitar danos ao motor e aos rolamentos.
3É estritamente proibido correr em marcha atrás durante mais de 1 minuto, uma vez que a marcha atrás pode causar desgaste anormal dos rolamentos.
4É estritamente proibido operar em condições de cavitação, caso contrário pode causar desgaste precoce dos rolamentos.
Parâmetros
NOME | TÍPO | Fluxo | Cabeça | Temperatura de funcionamento | Alimentação | Viscosidade | PRESSÃO | A Comissão |
Bomba de motor de embalagem química padrão | Padrão (série B) | 1000 m3/h | 190m | ️ + 120°C | 160 kW | 100 mm/s | 2.5MPa | Adequado para um meio com temperatura inferior a 120°C |
Descrição do modelo
Materiais
Código | 4 | 5 | 6 | 7 | |
Partes molhadas | 304 | 304L | 316 | 316L | |
Garrafas | Bomba | Temperatura elevada | De aço inoxidável | ||
Padrão | PTFE | ||||
Motor | PTFE | ||||
Pode | Ligação Hastelloy -C | Ligação Hastelloy -C | |||
Fator de pressão | 304/301 | 304L | 316 | 316L | |
Mancha do eixo, anel de tração | Estellita | ||||
SSiC | |||||
Rolamentos | Resina de furano impregnada de grafite, SSiC |
Desenho seccional
Modelos
- Não, não. |
Modelo de bomba |
Velocidade | Potência (KW) | |||
n=2900r/min | 介质密度 ((Densidade média ((g/cm)) | |||||
Fluxo m3/h | Cabeça m | 1 | 1.35 | 1.84 | ||
1 | 4025R | 3.6 | 20 | 1.1 | 1.5 | 2.2 |
6 | 19 | 1.5 | 2.2 | 2.2 | ||
7.2 | 17 | 1.5 | 2.2 | 2.2 | ||
2 | 4025S | 7.2 | 33 | 2.2 | 3 | 5.5 |
12 | 29 | 3 | 3.7 | 5.5 | ||
14.4 | 27 | 3 | 5.5 | 6.3 | ||
3 | 4025T | 5.4 | 62 | 5.5 | 6.3 | 7.5 |
9 | 60 | 5.5 | 7.5 | 11 | ||
10 | 58 | 5.5 | 7.5 | 11 | ||
4 | 5040R | 7.2 | 17 | 1.1 | 1.5 | 2.2 |
12 | 15 | 1.5 | 2.2 | 3 | ||
13.5 | 14.5 | 1.5 | 2.2 | 3 | ||
5 | 5040S | 7.2 | 33 | 2.2 | 3 | 5.5 |
12 | 29 | 3 | 3.7 | 5.5 | ||
14.4 | 27 | 3 | 3.7 | 5.5 | ||
6 | 5040T | 10.8 | 52 | 5.5 | 7.5 | 11 |
18 | 49 | 6.3 | 11 | 15 | ||
21 | 46 | 7.5 | 11 | 15 | ||
7 | 5040U | 7.2 | 102 | 15 | 18.5 | 22 |
12 | 98 | 15 | 18.5 | 25 | ||
14.4 | 94 | 15 | 18.5 | 25 | ||
8 | 6550R | 14.4 | 17 | 2.2 | 3 | 5.5 |
24 | 14 | 3 | 3.7 | 5.5 | ||
28.8 | 12 | 3 | 3.7 | 5.5 | ||
9 | 6550S | 14.4 | 30 | 3.7 | 5.5 | 6.3 |
24 | 27 | 3.7 | 5.5 | 7.5 | ||
28.8 | 24 | 5.5 | 6.3 | 7.5 | ||
10 | 6550T | 14.4 | 52 | 7.5 | 11 | 15 |
24 | 50 | 11 | 15 | 18.5 | ||
28.8 | 46 | 11 | 15 | 18.5 | ||
11 | 6550U | 21.6 | 86 | 18.5 | 22 | 30 |
36 | 80 | 18.5 | 25 | 37 | ||
40 | 78 | 22 | 30 | 37 |
- Não, não. |
Modelo de bomba |
Velocidade | Potência ((Kw) | |||
n=2900r/min | (Densidade média(g/cm)3) | |||||
Fluxo m3/h | Cabeça m | 1 | 1.35 | 1.84 | ||
12 | 8065R | 28.8 | 15 | 3 | 5.5 | 6.3 |
48 | 12 | 3.7 | 5.5 | 6.3 | ||
55 | 10 | 3.7 | 5.5 | 6.3 | ||
13 | 8065S | 36 | 30 | 6.3 | 11 | 15 |
60 | 22 | 7.5 | 11 | 15 | ||
66 | 18 | 7.5 | 11 | 15 | ||
14 | 8065T | 30 | 53 | 11 | 15 | 22 |
50 | 50 | 15 | 18.5 | 25 | ||
58 | 42 | 15 | 18.5 | 25 | ||
15 | 8065U | 28.8 | 80 | 18.5 | 22 | 30 |
48 | 76 | 22 | 25 | 37 | ||
57.6 | 70 | 22 | 30 | 45 | ||
16 | 1080S | 54 | 24 | 11 | 15 | 18.5 |
90 | 20 | 11 | 15 | 18.5 | ||
102 | 16 | 11 | 15 | 18.5 | ||
17 | 1080T | 60 | 50 | 22 | 30 | 37 |
100 | 45 | 25 | 30 | 45 | ||
120 | 36 | 25 | 30 | 45 | ||
18 | 1080U | 60 | 80 | 37 | 45 | 55 |
100 | 72 | 45 | 55 | 75 | ||
120 | 64 | 45 | 55 | 75 | ||
19 | 1080 V | 54 | 120 | 55 | 65 | 90 |
90 | 100 | 55 | 75 | 110 | ||
108 | 80 | 55 | 75 | 110 | ||
20 | 1210T | 108 | 45 | 37 | 45 | 55 |
180 | 38 | 45 | 45 | 75 | ||
200 | 35 | 45 | 45 | 75 | ||
21 | 1210U | 108 | 80 | 55 | 65 | 90 |
180 | 70 | 65 | 75 | 110 | ||
216 | 60 | 65 | 90 | 110 | ||
22 | 1210V | 90 | 128 | 75 | 90 | 132 |
150 | 120 | 90 | 132 | 200 | ||
170 | 110 | 110 | 145 | 200 |
