Informações detalhadas |
|||
Lugar de origem | China | Marca | RICITE |
---|---|---|---|
Número do modelo | RMI | Nome do produto: | Bomba centrífuga de aço inoxidável de movimentação magnética do RMI |
Cores: | Vermelho, azul personalizado | Calibre: | 32-300 mm |
Fluxo: | 3.2-1000m3/h | elevador: | 8-150m |
temperatura: | -20℃ - +120℃ (personalize como o ℃ needed+120 - ℃ +350) | Pressão: | 0-1.6Mpa (1.6-30Mpa personalizado como necessário) |
Potência: | 1.1-315KW | Aplicação: | Petróleo, química, farmacêutica, galvanização |
Realçar: | bomba química sealless da movimentação magnética,bomba química sealless centrífuga da movimentação magnética,bomba química magnética |

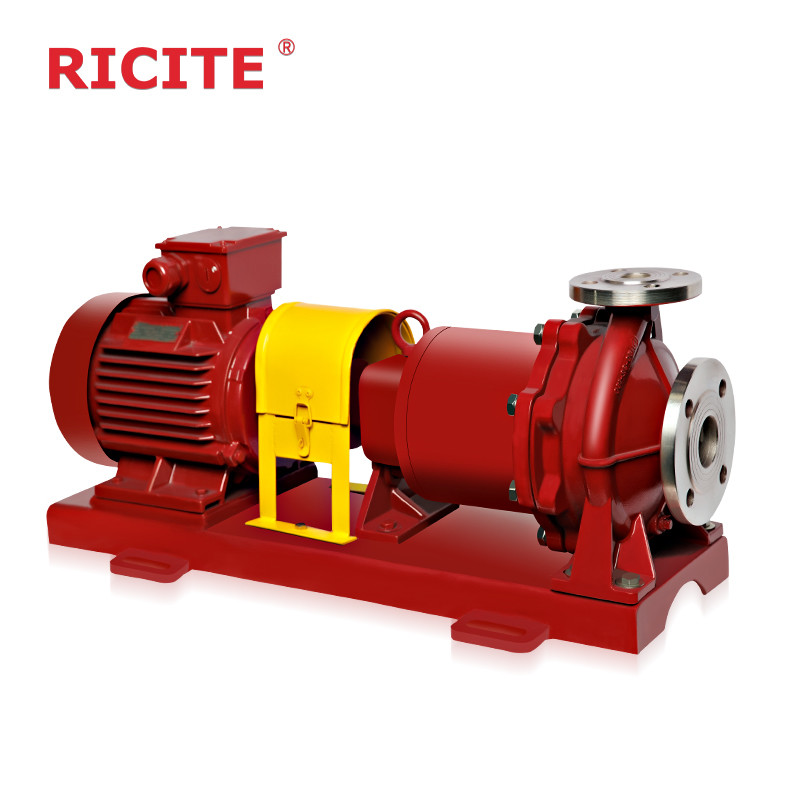

RMI Aço inoxidável motor magnético bomba centrífuga
Descrição
RMIA bomba magnética de aço inoxidável é um tipo de bomba que utiliza transmissão magnética, que pode separar o motor do corpo da bomba,evitar o problema da fuga de líquido na vedação das bombas tradicionaisÉ constituído principalmente por dispositivos de condução, rotores magnéticos, conchas de vedação, vedações estáticas e outras partes.
O seu princípio de funcionamento consiste em utilizar a transmissão magnética para converter a rotação do motor elétrico na rotação do corpo da bomba.o motor elétrico impulsiona o rotor magnético externo a girar, e através da indução do campo magnético, o rotor magnético interno do rotor impulsiona o corpo da bomba a girar.O problema das fugas de vedações dinâmicas pode ser evitado, evitando assim fugas de fluidos e poluição ambiental.
No geral, as bombas magnéticas de aço inoxidável têm um excelente desempenho de vedação e podem evitar vazamentos de fluidos, tornando-as amplamente utilizadas em indústrias com elevados requisitos de vazamento e poluição de fluidos.
Aplicação
A bomba de acionamento magnético da série RMI é adequada para petróleo, química, farmacêutica, galvanização, alimentos, filme e impressão, tratamento de água, defesa nacional e outras indústrias,é a bomba ideal para transportar combustíveis, explosivos, agressivos, tóxicos, purificados e diversos fluidos corrosivos.
As partes molhadas das bombas de accionamento magnético da série RMI são fabricadas em aço inoxidável e estas bombas são adequadas para transportar meio com pressão não superior a 1,6 MPa, temperatura não superior a 120°C,e viscosidade não superior a 30x 10-6 mz V / SPara obter mais informações, entre em contacto com as vendas se a pressão for superior a 1,6 MPa, se a temperatura exceder 120 graus, se precisar de um colete térmico, etc.
Características estruturais Edição de transmissão
Imã permanente
O ímã permanente feito de materiais magnéticos permanentes de terras raras tem uma ampla faixa de temperatura de funcionamento (-45-400 °C), alta Coercividade, boa anisotropia na direção do campo magnético,e sem desmagnetizar quando os pólos estão próximos uns dos outrosÉ uma boa fonte de campo magnético.
Capa de isolamento
Quando é utilizada a camada de isolamento metálico, a camada de isolamento encontra-se num campo magnético sinusoidal alternado,e corrente de Eddy é induzida na seção perpendicular à direção da linha de força magnética e convertido em calorA expressão para corrente de redemoinho é: onde Pe - corrente de redemoinho; K - constante; N - velocidade nominal da bomba; T - binário de transmissão magnética; F - pressão dentro do espaçador;D - Diâmetro interno da manga do espaçador- A resistência elétrica de um material; - A resistência à tração do material.e reduzir as correntes de redemoinho só podem ser consideradas a partir de aspectos como F e DA selecção de materiais não metálicos com alta resistividade e resistência para a fabricação de mangas de isolamento tem um efeito significativo na redução das correntes de redemoinho.
Fluxo do fluido de arrefecimento e lubrificação
Quando a bomba estiver em funcionamento, deve utilizar-se uma pequena quantidade de líquido para lavar e arrefecer a área de espaçamento anular entre o rotor magnético interno e a tampa de isolamento,bem como o par de atrito do rolamento deslizanteO caudal do líquido de refrigeração é geralmente de 2% a 3% do caudal de projeto da bomba, e a área de lacuna anular entre o rotor magnético interno e a manga de isolamento gera alto calor devido a correntes de redemoinho.Quando o lubrificante de arrefecimento for insuficiente ou o buraco de descarga não for liso ou bloqueado, provocará que a temperatura do meio seja superior à temperatura de funcionamento do ímã permanente, perdendo gradualmente o magnetismo do rotor magnético interno,e fazendo com que a unidade magnética falheQuando o meio é água ou líquido à base de água, a elevação da temperatura na área da lacuna anular pode ser mantida a 3-5 °C.A elevação da temperatura na área de lacuna anular pode ser mantida a 5-8 °C.
rolamento deslizante
Os materiais utilizados para os rolamentos deslizantes de bombas magnéticas incluem grafite impregnado, PTFE preenchido, cerâmica de engenharia, etc. Devido à excelente resistência ao calor, resistência à corrosão,e resistência ao atrito da cerâmica de engenharia, os rolamentos deslizantes das bombas magnéticas são fabricados principalmente em cerâmica de engenharia.a distância entre os rolamentos não deve ser demasiado pequena para evitar acidentes de retenção do eixo.
Devido ao facto de os rolamentos deslizantes da bomba magnética serem lubrificados com o meio transportado,Devem ser selecionados diferentes materiais para fazer rolamentos com base em diferentes meios e condições de funcionamento..
Características
1, CFD (Computational Fluid Dynamics) design de componentes hidráulicos, canal de fluxo largo, alta eficiência, baixo desempenho NPSHr, menos força radial.
2As peças molhadas são moldadas por molde de fundição preciso, parede interna lisa do canal de fluxo e alta eficiência.
3Escolha ímãs permanentes de alto desempenho NdFeB (neodímio, ferro, boro) e SmCo (cobalto de samário) para garantir um binário magnético suficiente.
4. baixa corrente de redemoinho pode projetar, de modo que a eficiência da bomba é maior.
5Design de peças modulares, fácil de manter.
6. rolamento plano e eixo adotado alta resistência ao desgaste, alta resistência à corrosão SSiC, dupla estrutura de posicionamento de rolamento único design, com estrutura de lubrificação dinâmica,para garantir o desempenho estável e prolongar a vida útil.
7- Design especial de lubrificação e arrefecimento: o meio de transporte é utilizado para retirar o calor gerado pela corrente de redemoinho na lata e lubrificar o rolamento plano,para que a força axial da bomba possa equilibrar automaticamente e garantir o funcionamento seguro da bomba.
8A lata é feita de aço inoxidável de alta qualidade com tecnologia avançada, drena completamente o meio (quando parar para reparar) e esvazia automaticamente (quando reiniciar).
9Pode ser adicionada uma jaqueta de aquecimento, uma jaqueta de arrefecimento ou uma jaqueta de alta temperatura, se necessário.
Parâmetros:
NOME | TÍPO | Fluxo | Cabeça | temperatura de funcionamento | potência | velocidade | Dia da Flange | pressão |
Outros de aço magnético bomba de acionamento |
RMI | 3.2-1000 m3/h | 8 a 150 m | -20~350°C | 1.1-315kw | 2900/1450 r/min | 32-200 mm | 0-1.6Mpa (1.6-30 Mpa precisam ser personalizados) Gire no sentido dos ponteiros do relógio do lado do motor) |
Código do modelo:
Modelos:
Modelo | Q (m3/h) |
H (m) |
n (r/min) |
n (%) |
Motor | potência (Kw) |
RMI 32-20-125 | 3.2 | 20 | 2900 | 16 | YX490S-2 | 1.5 |
RMI 32-20-160 | 3.2 | 32 | 2900 | 18 | YX490L-2 | 2.2 |
RMI 40-25-105 | 6.3 | 12.5 | 2900 | 20 | YX490S-2 | 1.5 |
RMI 40-25-125 | 6.3 | 20 | 2900 | 24 | YX490L-2 | 2.2 |
RMI 40-25-160 | 6.3 | 32 | 2900 | 26 | YX4100L-2 | 3 |
RMI 40-25-200 | 6.3 | 50 | 2900 | 26 | YX4132S1-2 | 5.5 |
RMI 40-25-250 | 6.3 | 80 | 2900 | 20 | YX4160M1-2 | 11 |
RMI 50-32-125 | 12.5 | 20 | 2900 | 34 | YX4100L-2 | 3 |
RMI 50-32-160 | 12.5 | 32 | 2900 | 39 | YX4112M-2 | 4 |
RMI 50-32-200 | 12.5 | 50 | 2900 | 31 | YX4132S2-2 | 7.5 |
RMI 50-32-250 | 12.5 | 80 | 2900 | 25 | YX4160M2-2 | 15 |
RMI 65-50-125 | 25 | 20 | 2900 | 45 | YX4112M-2 | 4 |
RMI 65-50-160 | 25 | 32 | 2900 | 45 | YX4132S2-2 | 7.5 |
RMI 65-40-200 | 25 | 50 | 2900 | 35 | YX4160M2-2 | 15 |
RMI 65-40-250 | 25 | 80 | 2900 | 37 | YX4160L-2 | 18.5 |
RMI 65-40-315 | 25 | 125 | 2900 | 27 | Equipamento de medição | 37 |
RMI 80-65-125 | 50 | 20 | 2900 | 55 | YX4132S2-2 | 7.5 |
RMI 80-65-160 | 50 | 32 | 2900 | 55 | YX4160M1-2 | 11 |
RMI 80-50-200 | 50 | 50 | 2900 | 50 | YX4160L-2 | 18.5 |
RMI 80-50-250 | 50 | 80 | 2900 | 45 | Equipamento de medição | 30 |
RMI 80-50-315 | 50 | 125 | 2900 | 40 | YX4250M-2 | 55 |
RMI de 100 a 80 a 125 | 100 | 20 | 2900 | 61 | YX4160M1-2 | 11 |
RMI 100-80-160 | 100 | 32 | 2900 | 61 | YX4160L-2 | 18.5 |
RMI 100-65-200 | 100 | 50 | 2900 | 60 | Equipamento de medição | 30 |
RMI 100-65-250 | 100 | 80 | 2900 | 56 | YX4250M-2 | 55 |
RMI 100-65-315 | 100 | 125 | 2900 | 50 | YX4280M-2 | 90 |
Mais de 10 000+ clientes de indústrias químicas, farmacêuticas, de novas energias, de folha de alumínio eletrónica e de outras indústrias escolheram os produtos da RICITE (bombas de accionamento magnético, bombas de motores químicas, bombas debombas de diafragma, bombas centrífugas de vedação mecânica, etc.), e a Ricite (Zhejiang) Science & Technology Co., Ltd. participou na edição de várias normas e especificações técnicas do sector,e ganhou as honras de alta tecnologiaA Ricite (Zhejiang) Science & Technology Co., Ltd. está empenhada na fabricação de bombas sem fugas,e adere ao objetivo de desenvolver bombas de acionamento magnético, bombas de motor de embalagens químicas e outras bombas, e prossegue a inovação tecnológica e fornece às suas clientes bombas e serviços fiáveis, eficientes em termos de custos e de poupança de energia.
